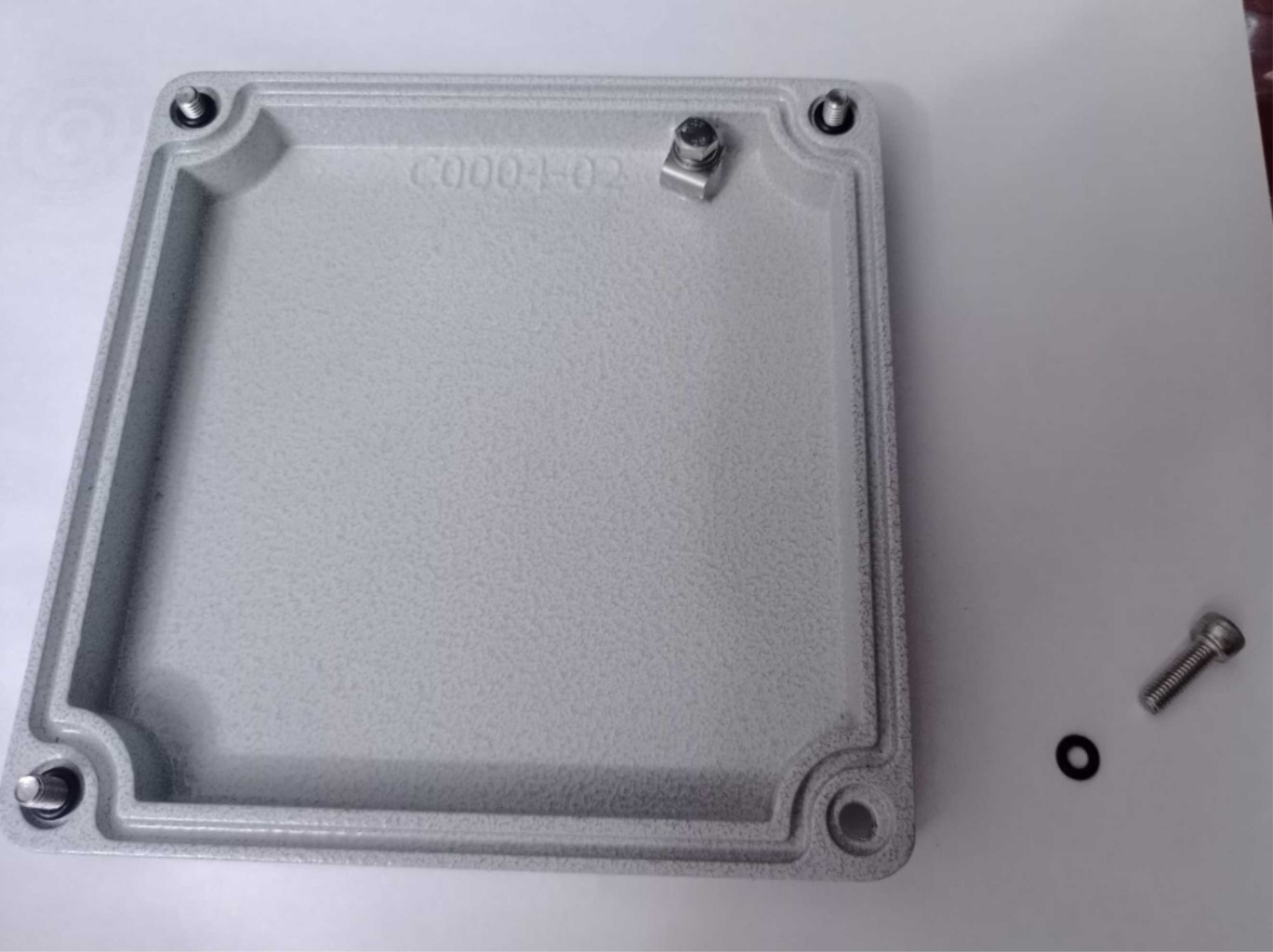

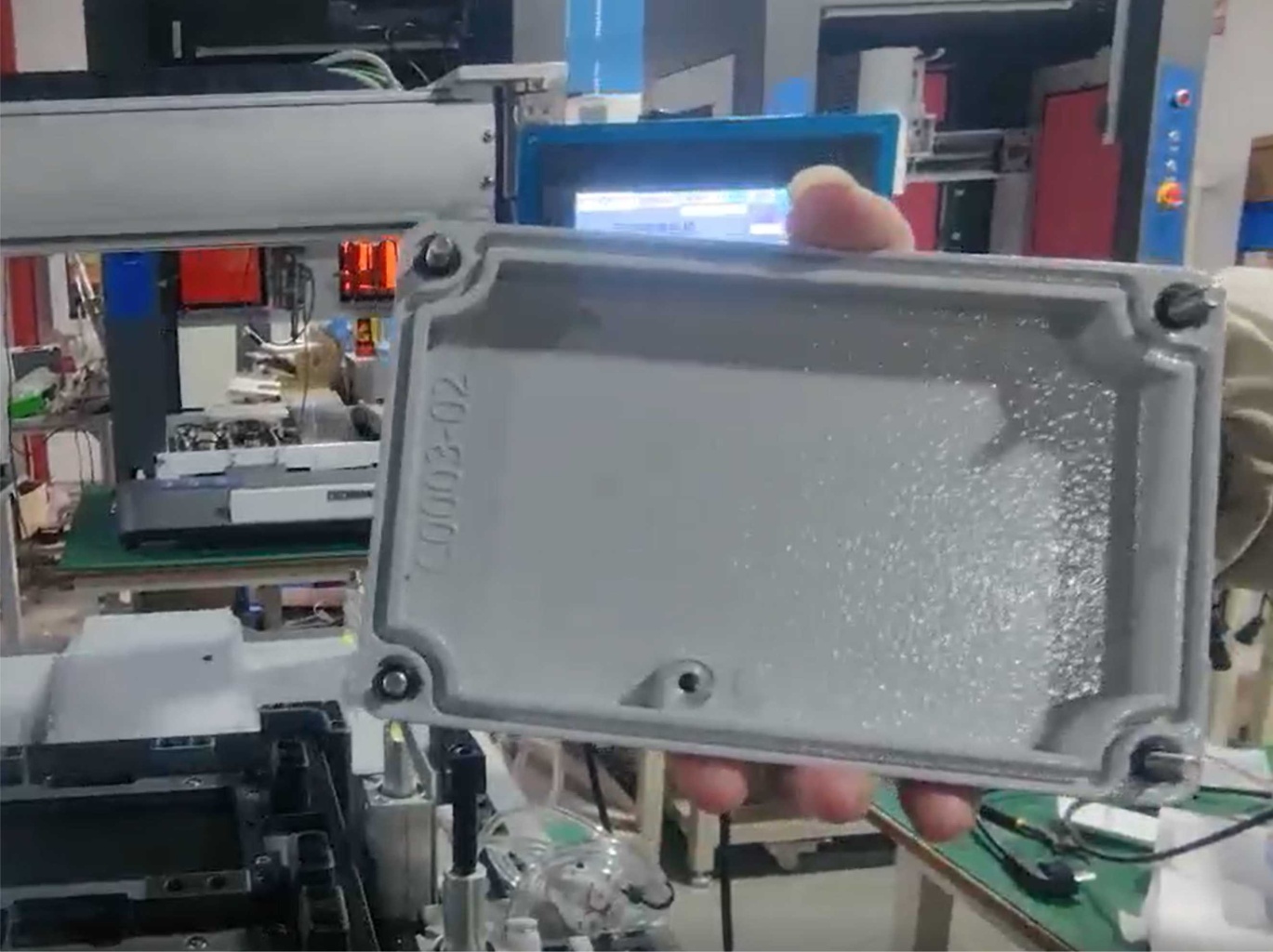

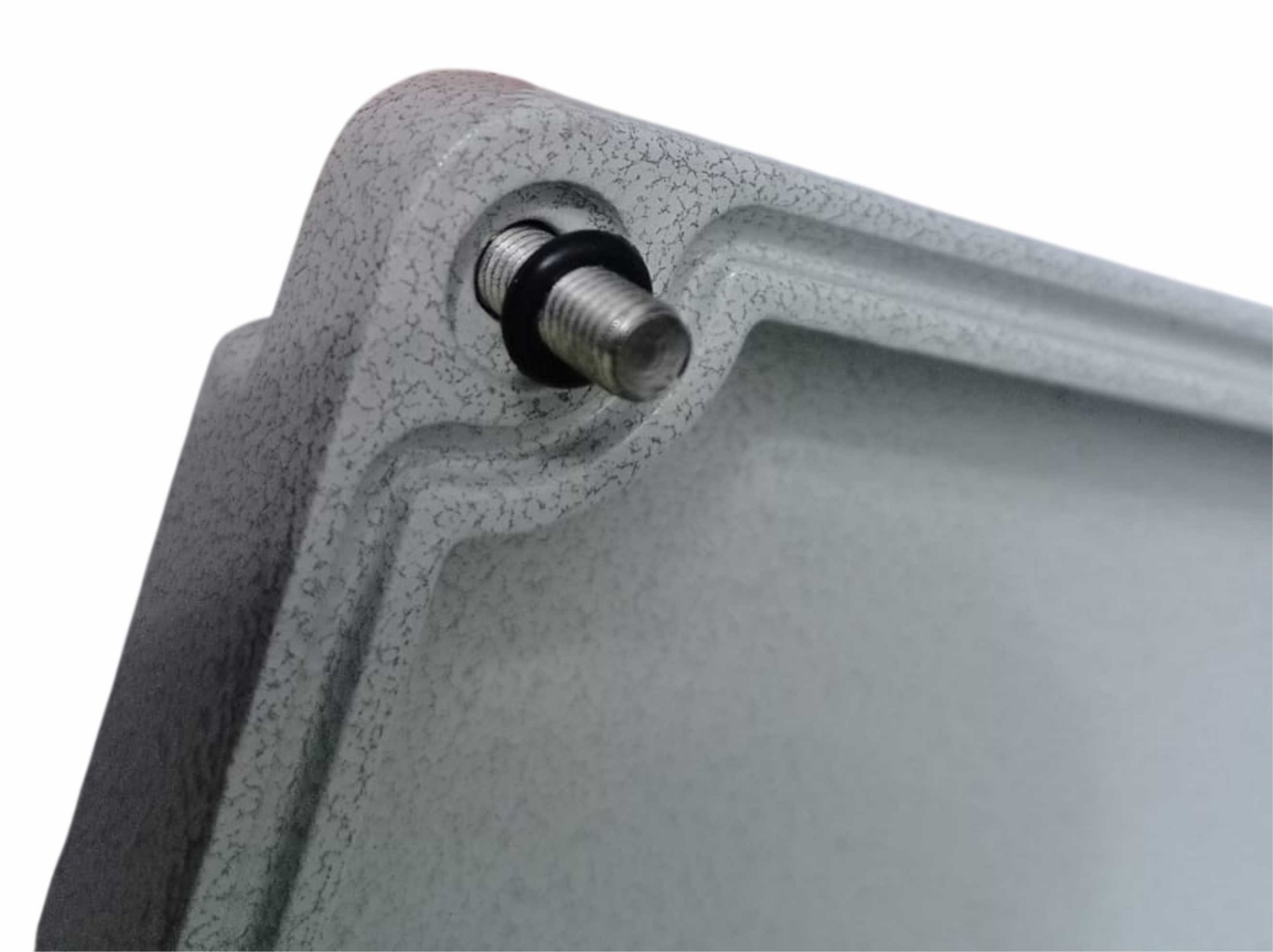

Для удобства монтажников болты крышки взрывозащищенной коммутационной коробки фиксируются от выпадания резиновыми кольцами. Ранее, процесс одевания резиновых колец на болты выполнялся вручную, на что тратилось огромное количество времени. Нам была поставлена задача полностью автоматизировать данный процесс.

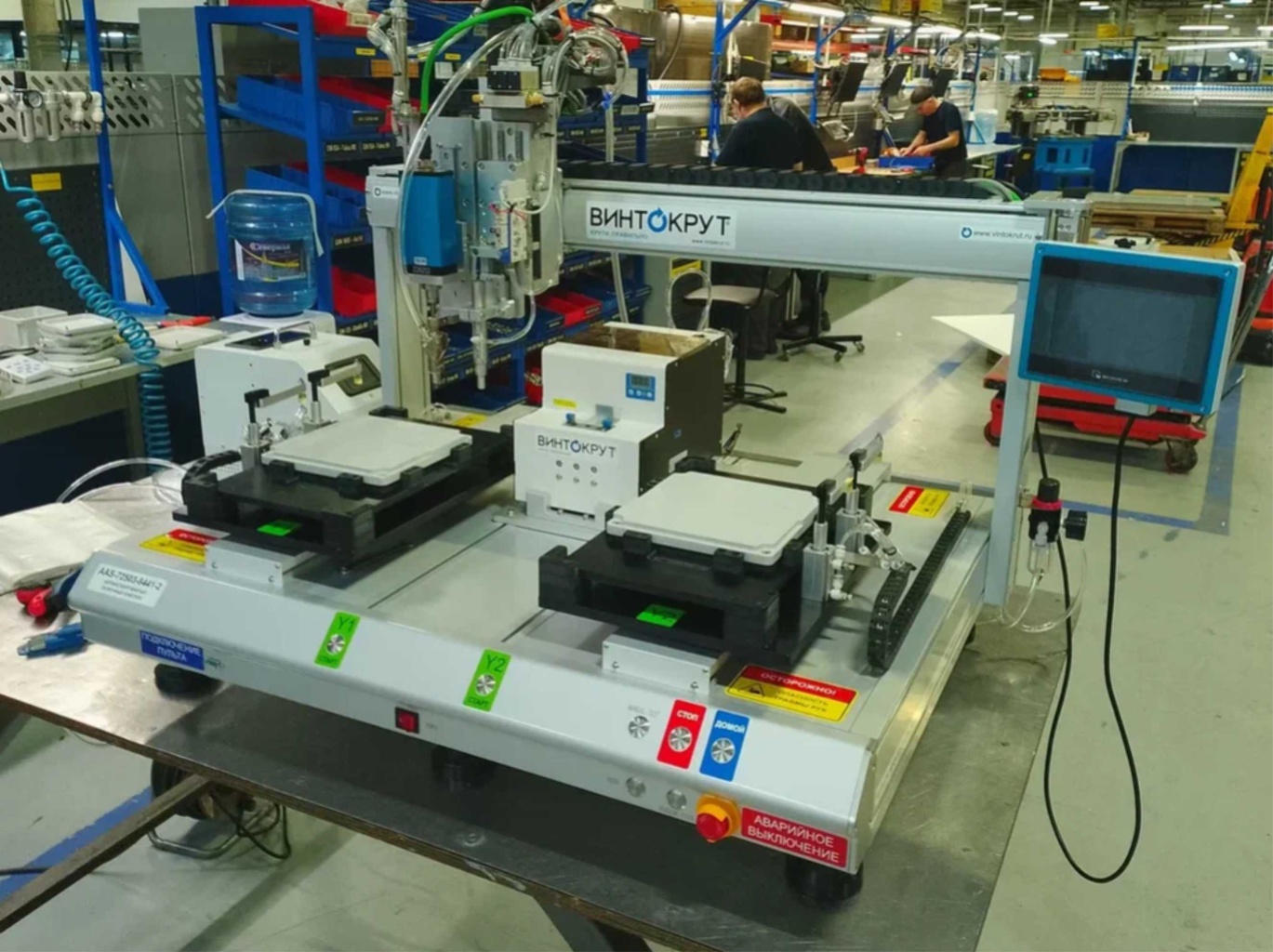

Для выполнения задачи мы разработали автоматизированный комплекс с двумя Y-платформами, которые работают в маятниковом режиме. Пока на одной Y-платформе происходит процесс укладки резиновых колец и установка болтов, со второй платформы снимаются готовые детали и укладываются следующие. Благодаря такой методике нивелировано время простоя - станок работает не прерываясь на съем и замену деталей.

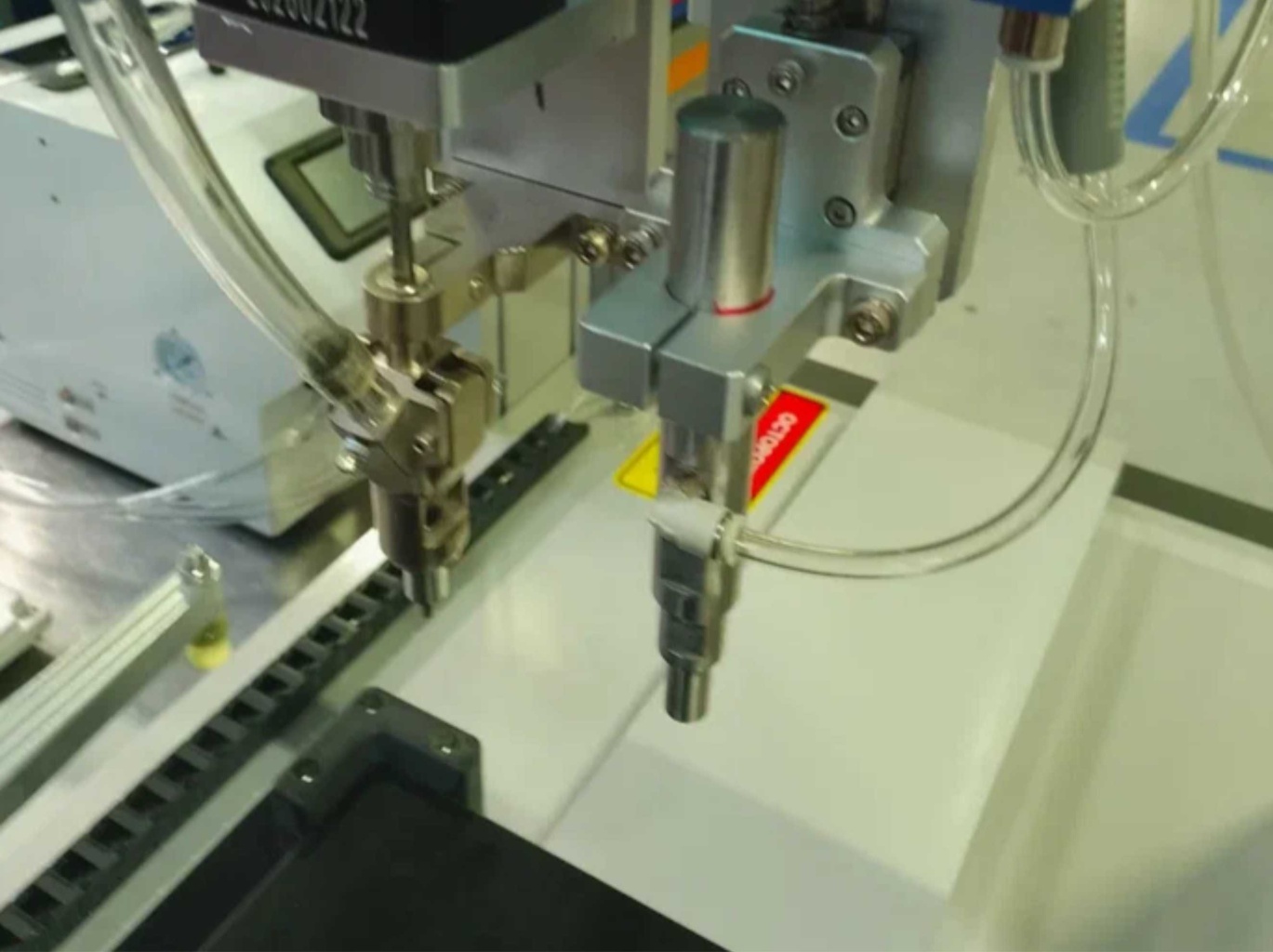

Комплекс оснащен двумя устройствами подачи и установки. Устройств подачи болтов находится радом с комлексом, оно осуществляет подачу бола по пневмо-магистрали к устройству установки болтов. Устройство выдачи резиноых шайб установлено непосредственно на основании комплекса.

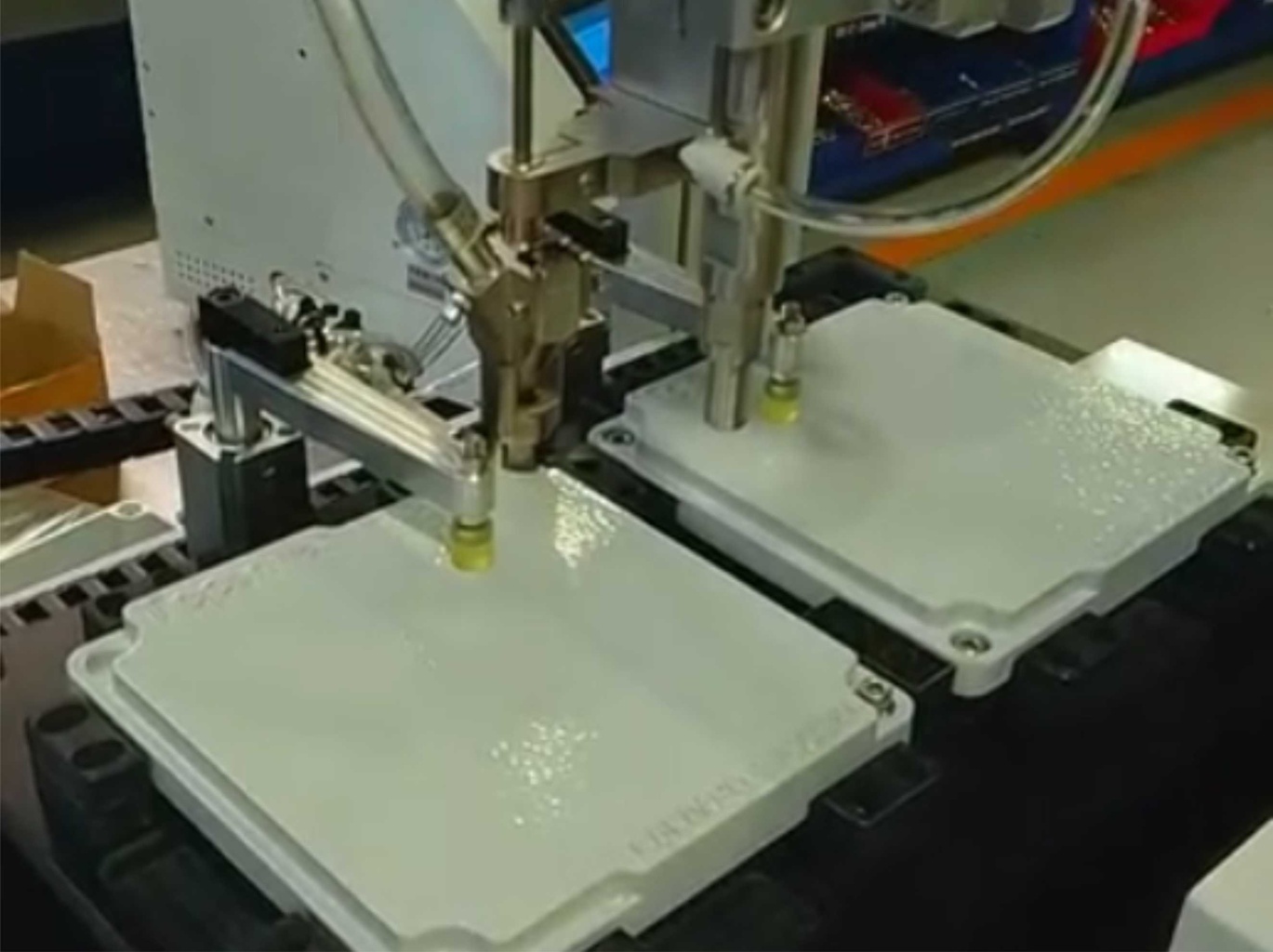

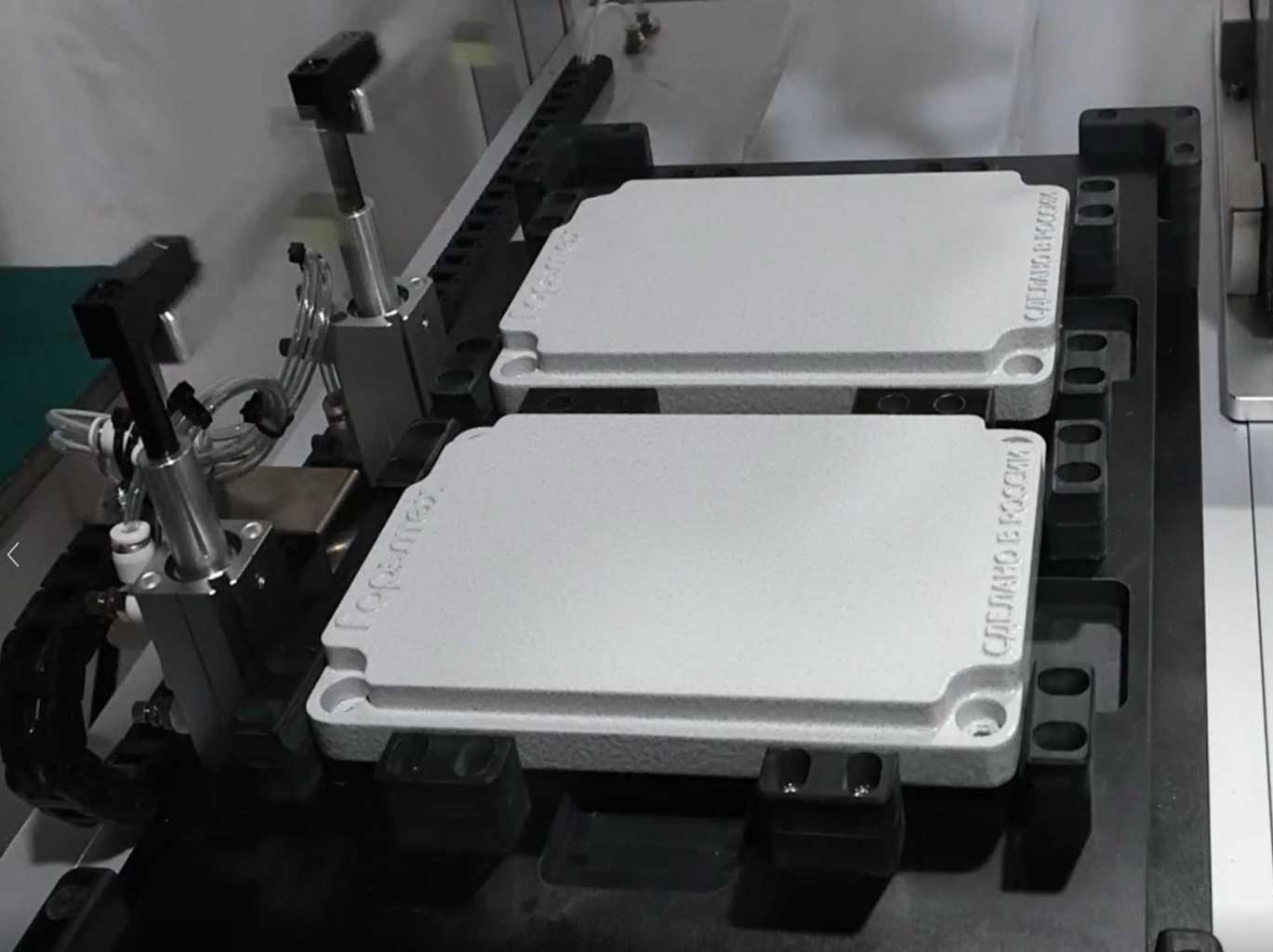

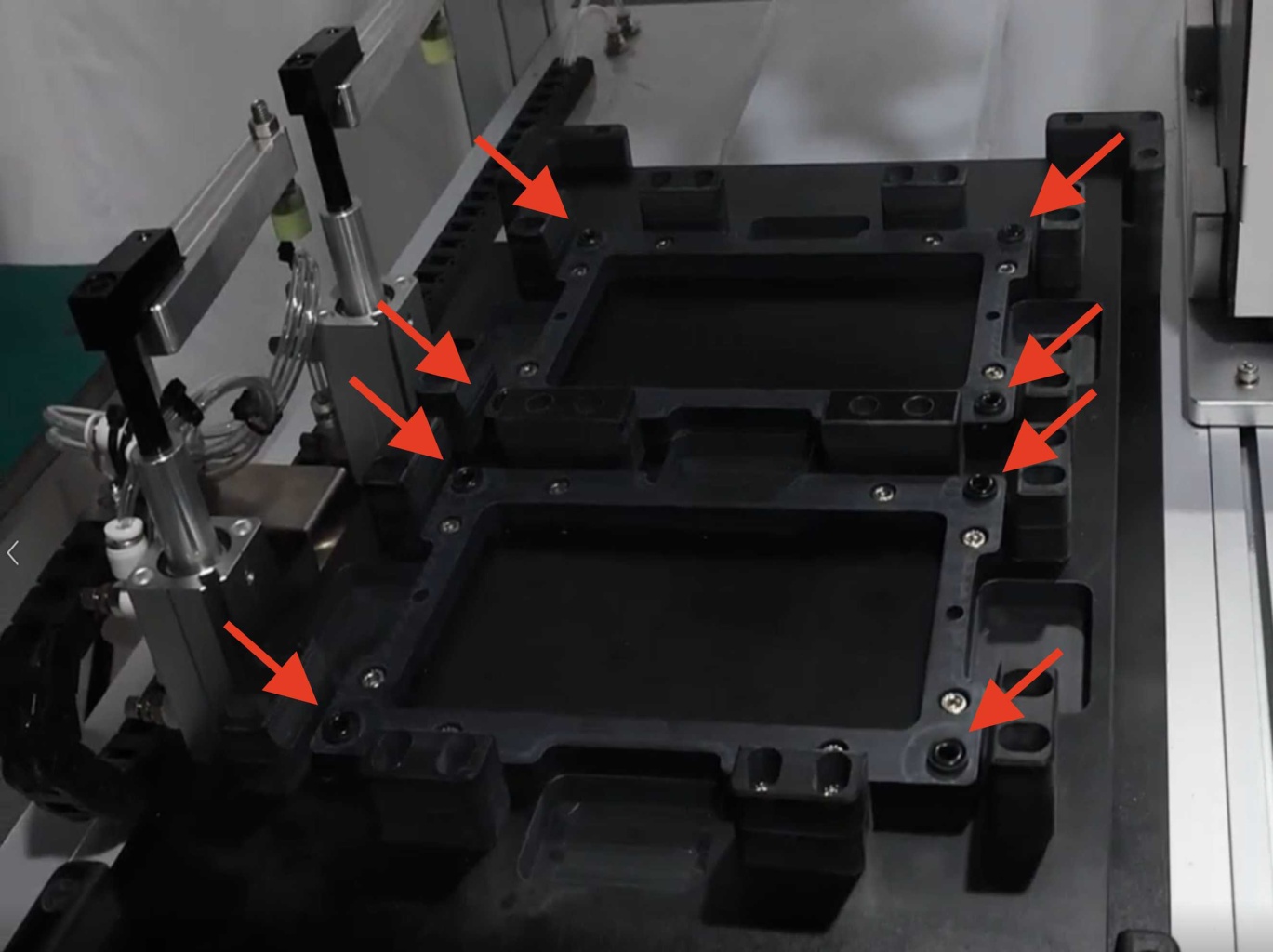

Процесс сборки: После нажатия кнопки «Старт» устройство с эжектором (вакуум) последовательно забирает резиновые кольца с устройства выдачи и перемещает их на ложемент, в специальные углубления. После установки всех резиновых колец платформа подъезжает к оператору, он укладывает в ложемент крышку или крышки (в зависимости от количества мест на ложементе) и нажимает кнопку «Старт». Детали прижимаются к ложементу поворотными пневмо-прижимами, платформа перемещается в рабочую зону и устройство установки болтов последовательно устанавливает болт в каждое отверстие. При этом, болт не вдавливается резиновое кольцо, а вкручивается, чтобы его не повредить. После завершения операции платформа подъезжает к оператору, который снимает готовые детали и снова нажимает кнопку «Старт».
Для выполнения задачи мы разработали автоматизированный комплекс с двумя Y-платформами, которые работают в маятниковом режиме. Пока на одной Y-платформе происходит процесс укладки резиновых колец и установка болтов, со второй платформы снимаются готовые детали и укладываются следующие. Благодаря такой методике нивелировано время простоя - станок работает не прерываясь на съем и замену деталей.
Комплекс оснащен двумя устройствами подачи и установки. Устройств подачи болтов находится радом с комлексом, оно осуществляет подачу бола по пневмо-магистрали к устройству установки болтов. Устройство выдачи резиноых шайб установлено непосредственно на основании комплекса.
Процесс сборки: После нажатия кнопки «Старт» устройство с эжектором (вакуум) последовательно забирает резиновые кольца с устройства выдачи и перемещает их на ложемент, в специальные углубления. После установки всех резиновых колец платформа подъезжает к оператору, он укладывает в ложемент крышку или крышки (в зависимости от количества мест на ложементе) и нажимает кнопку «Старт». Детали прижимаются к ложементу поворотными пневмо-прижимами, платформа перемещается в рабочую зону и устройство установки болтов последовательно устанавливает болт в каждое отверстие. При этом, болт не вдавливается резиновое кольцо, а вкручивается, чтобы его не повредить. После завершения операции платформа подъезжает к оператору, который снимает готовые детали и снова нажимает кнопку «Старт».
Более подробно о сборочных комплексах здесь
Видео работы данного комплекса на нашем канале на Rutube
