MASTER TRACK это торговая марка «Компании Е27» занимающейся изготовлением профессиональных осветительных трековых систем (шинопровод). Компания активно развивает производственное направление и осваивает новые продукты. В данном случае нам поставили задачу проработать процесс выпуска линейного соединителя шинопровода. Данное изделие предназначено для усиления стыка шинопровода и состоит из двух отрезков алюминиевого профиля с тремя отверстиями в каждом и собранными с помощью двух винтов и гаек.

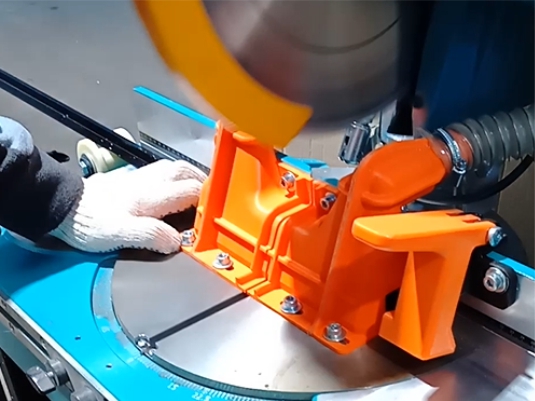

Задачей являлась оптимизация процессов мерной резки, сверления без предварительной разметки и сборки. При этом, автоматизация мерной резки и сверления не предполагалась. Для выполнения этих задач были разработана специальная оснастка. Для мерной резки был изготовлен ограничитель, который позволяет быстро нарезать детали нужной длины. Для сверления изготовлен ложемент с направляющей для скольжения детали и подпружиненным ограничителем. Первым сверлится правое отверстие, при этом деталь сдвинута влево. Вторым сверлится центральное отверстие – деталь сдвинута до ограничителя. Третьим сверлится левое отверстие – ограничитель поднят, деталь сдвинута до упора вправо.
Для сборки был разработан специальный стапель, в который укладываются две детали. В этом же стапеле накопитель для гаек, которые легко, одним пальцем, можно переместить в специальное углубление, затем установить детали и с помощью шуруповерта с автоматической подачей метизов закрутить винты. Далее, упаковка в пакет и нанесение маркировочной наклейки.
По сравнению с не оптимизированной обработкой деталей и сборкой, разработанные метод в разы снизил скорость производства линейных соединителей.
